中山圆柱销GB119
- 产品描述：圆柱销也有普通圆柱销、内螺纹圆柱销、螺纹圆柱销、带孔销、弹性圆柱销等几种。

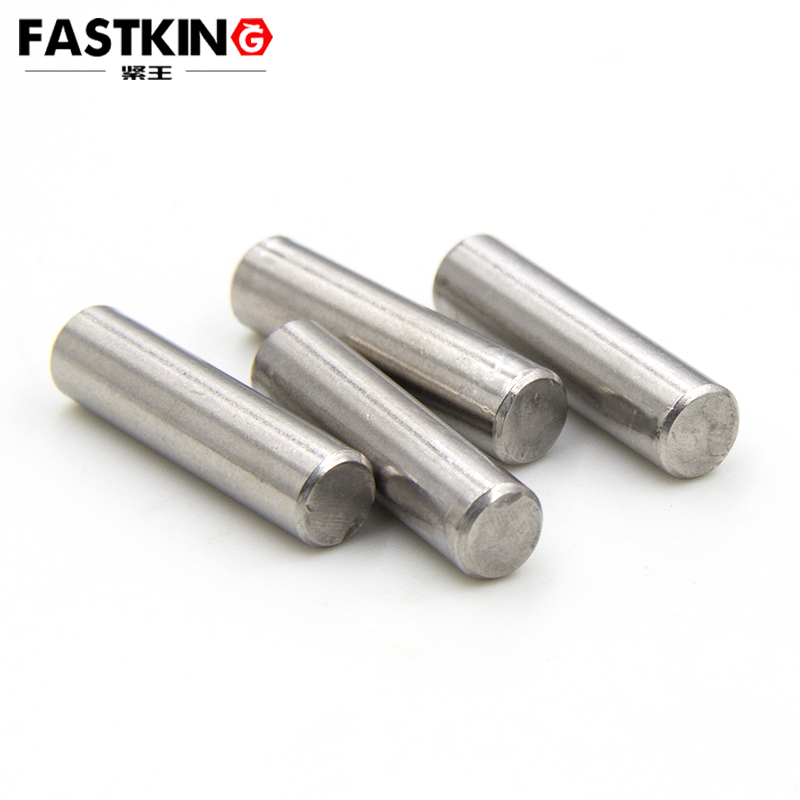

圆柱销GB119
标准：GB119
材质：304不锈钢
主要用于定位，也可用于连接，他依靠过盈配合固定在销孔内。圆柱销用于定位是通常不受载荷或者受很小的载荷，数量不少于两个，分布在被连接件整体结构的对称方向上，相距越远越好，销在每一被连接件内的长度约为小直径的1~2倍。

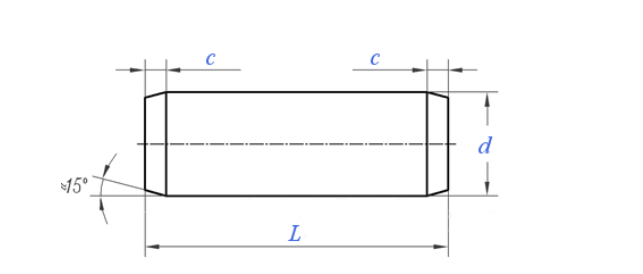

普通圆柱销是 GB119 标准下最基础的类型，以 “实心圆柱” 为核心结构，凭借高精度的外径尺寸实现精准定位。它的直径公差严格遵循 GB119 规定，常见公差等级为 h8、h9，与零件销孔的 H7、H8 公差形成过渡配合或过盈配合 —— 过渡配合适用于需频繁拆卸的定位场景，如模具的导柱定位，可在保证定位精度的同时便于模具维护；过盈配合则适用于长期固定的结构，如机械设备的齿轮与轴连接，通过过盈装配确保无间隙，避免齿轮运转时因定位偏移产生异响或磨损。普通圆柱销的材质多为 45 号钢或不锈钢，经调质处理后硬度可达 HRC28-32，具备良好的抗剪切能力，能承受部件间的横向载荷，广泛应用于机床、汽车零部件、仪器仪表等领域的基础定位。
内螺纹圆柱销在普通圆柱销的基础上，于一端或两端加工内螺纹孔，解决了普通圆柱销拆卸困难的痛点。当圆柱销与销孔为过盈配合时，普通销需借助锤子敲击取出，易损伤销孔或销体，而内螺纹圆柱销可通过内螺纹拧入螺栓，利用螺栓的拉力将销体从销孔中拉出，尤其适用于深孔或封闭空间内的销钉拆卸 —— 例如发动机缸体的定位销，安装在缸体内部深孔中，普通方法难以取出，内螺纹设计可通过专用拉拔工具轻松拆卸，减少缸体损坏风险。此外，内螺纹还可用于辅助安装，部分场景下可通过螺纹拧入定位螺栓，确保销体与销孔同轴度，提升装配精度，适用于航空航天、高端装备等对拆装便捷性与精度要求较高的领域。
螺纹圆柱销则是将外螺纹集成于圆柱销表面，兼具定位与连接功能。它的一端为圆柱定位段，另一端加工外螺纹（如 M6、M8），定位段按 GB119 标准控制公差，确保定位精度；螺纹段则可与螺母或零件的内螺纹孔配合，实现部件的固定连接 —— 例如家具的连接件，螺纹圆柱销的定位段插入家具板材的销孔，螺纹段通过螺母拧紧，既保证板材间的定位对齐，又提供足够的连接强度，避免家具松动。与普通螺栓相比，螺纹圆柱销的定位段能限制部件的径向位移，更适合需同时定位与连接的场景，如医疗器械的外壳拼接、小型设备的框架组装等。
带孔销通过在圆柱销中部或端部加工横向孔，实现 “定位 + 辅助固定” 的双重功能。横向孔可插入开口销、钢丝或销轴，防止圆柱销在振动环境下脱落 —— 例如农业机械的连杆定位，机械运转时高频振动易导致普通圆柱销松动，带孔销通过插入开口销锁定，确保连杆与曲轴的稳定连接，避免安全事故。带孔销的孔位尺寸与孔径需符合 GB119 的配套要求，确保与开口销等锁定件精准适配，常见于拖拉机、收割机等户外作业机械，以及汽车底盘的悬挂系统定位。
弹性圆柱销是唯一具备弹性变形能力的类型，由金属带卷制而成，呈中空圆柱状，表面带有轴向切口，通过弹性变形实现自适应装配。与实心圆柱销不同，弹性圆柱销安装时会因挤压产生径向弹性力，与销孔紧密贴合，即使销孔存在微小尺寸偏差，也能通过弹性补偿保证定位精度；同时，弹性结构能吸收振动能量，减少部件间的冲击，适用于振动频繁的场景，如汽车变速箱的同步器定位、电机端盖的固定。此外，弹性圆柱销的安装无需严格控制过盈量，对销孔加工精度要求较低，可降低零件制造成本，广泛应用于家用电器、电动工具、汽车零部件等批量生产领域。
在选型与应用中，需结合 GB119 标准与实际需求综合判断：基础定位、无频繁拆装需求选普通圆柱销；深孔、封闭空间需便捷拆卸选内螺纹圆柱销；需同时定位与连接选螺纹圆柱销；振动环境需防脱落选带孔销；销孔精度有限、振动频繁选弹性圆柱销。材质选择上，潮湿环境优先选不锈钢材质，承受大载荷场景则选 45 号钢调质处理的产品，确保符合 GB119 的性能要求
